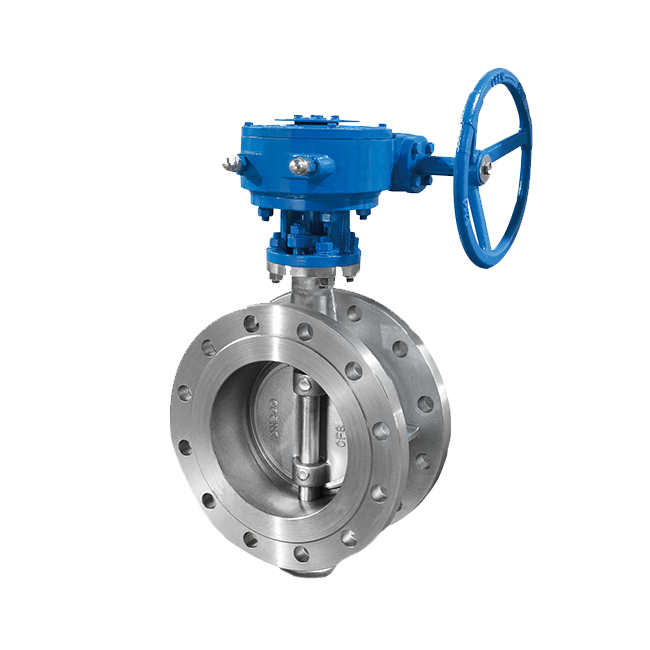

国标三偏心法兰连接蝶阀

尺寸范围：
DN80-DN2400
设计标准:
JB/T 8527
结构长度标准：
GB/T 12221
检验与试验标准：
GB/T 13927
法兰连接标准：
GB/T 9124.1
工作压力:
PN 16-PN 100
温度：-196-550℃
主体材质：碳钢、不锈钢、合金钢及双相钢、低温钢、镍基、钛合金等
连接方式：RF、RTJ
传动方式：手动、蜗轮驱动、电动、气动及液动。

联系我们获取报价

产品概述

蝶阀是一种结构简单、体积紧凑的阀门设备，广泛应用于流体控制领域。其核心部件是一个圆盘形蝶板，通过旋转90度实现流体的通断和流量调节。蝶阀具有重量轻、启闭迅速、流阻小等优点，在给排水、暖通空调、化工、电力等行业中应用广泛，尤其在需要快速启闭或频繁操作的场合表现优异。

客户挑战

维修难度大

偏心结构导致拆装步骤多，对维修人员技术要求高，且更换密封件时往往需要将整阀拆下。

低温工况适应性差

在低温环境中，金属密封面可能因热胀冷缩而出现密封力下降，导致泄漏风险增加。

安装要求严格

法兰连接时必须保证同轴度和密封面平行度，否则容易导致密封面早期磨损或泄漏。

结构较复杂，成本高

三偏心设计的阀杆、阀座和蝶板加工精度要求高，制造难度大。





产品功能

耐腐蚀与耐磨损

双向密封能力

适应高温高压工况

高精度切断与密封





阀体和密封面可选用耐腐蚀材料（如 316L、双相钢、钛合金）及硬质涂层（如 Stellite），在含颗粒、浆液或强腐蚀介质中寿命更长。

无论介质从哪个方向流入，都能保持良好密封。

硬密封设计（如不锈钢 + 硬质合金堆焊）可在高温（可达 400~550℃）和较高压力下稳定工作。

三偏心结构让阀座和蝶板在启闭过程中几乎无摩擦，配合金属硬密封或高性能软密封，可实现零泄漏或极低泄漏。

价值优势

适应复杂介质

硬密封结构抗颗粒冲刷能力强，可用于含固体颗粒、粉尘、腐蚀性气体等复杂介质
使用寿命长

三偏心设计使蝶板与阀座在启闭过程中几乎无滑动摩擦，配合表面硬化处理，如堆焊硬质合金，阀门使用寿命可达数万次启闭，远超单、双偏心蝶阀。
耐温耐压范围广

金属硬密封结构使其耐温上限可达550℃（硬质合金），低温可达-196℃（低温不锈钢型号），耐压等级普遍为 PN16-PN100（1.6-10MPa）
密封性能卓越

具有双向密封功能、自紧密封功能，介质压力越大，密封面贴合越紧密。
